Сборка Protoshield 5.2-id

Для сборки ProtoShield 5.2-id возможен минимальный или максимальный комплект деталей.

Минимальный:
  • Печатная плата - 1 шт.
  • Розетка PBS06 - 2 шт.
  • Розетка PBS08 - 2 шт.
  • Вилка PLS8 - 2 шт.
  • Вилка PLS6 - 2 шт.
  • Кнопка тактовая - 1 шт.
  • Конденсатор керамический 100 нФ - 1 шт.
Максимальный:
  • Печатная плата - 1 шт.
  • Розетка PBS06 - 2 шт.
  • Розетка PBS08 - 2 шт.
  • Вилка PLS8 - 2 шт.
  • Вилка PLS6 - 2 шт.
  • Вилка PLS4 - 2 шт.
  • Кнопка тактовая - 2 шт.
  • Конденсатор керамический 100 нФ - 2 шт.
  • Светодиод 3 мм - 2 шт.
  • Резистор 1К - 2 шт.
  • Резистор 5К1 - 2 шт.
  • Переменный резистор с ручкой - 1 шт.
Наборы деталей с печатной платой можно заказать здесь.

Из инструментов потребуются:
  • паяльник
  • припой (подойдет стандартный ПОС-61)
  • флюс (самая обычная канифоль)
  • кусачки
  • оловоотсос (опционально)
Рекомендую производить пайку в вентилируемом помещении, обязательно с хорошим источником освещения.

1. Закрепите плату в штативе для монтажа, сориентировав так:


2. Установите кнопку сброса в нижний левый угол, "лапками" влево и вправо. Впрочем, по-другому ее установить не получится.


Если ножки кнопки мешают при стыковке и упираются в разъем питания на плате Arduino/Freeduino, аккуратно подогните их пинцетом:




3. Установите керамический конденсатор С1 с надписью "104", который служит для подавления помех по питанию. В минимальном наборе конденсатор единственный, его можно установить в любое из посадочных мест, например в правый верхний угол платы:



4. Установите стыковочные вилки - две PLS6 и две PLS8. Лучше всего использовать для этого вашу плату Arduino/Freeduino, предварительно вставив вилки в соответствующие розетки на плате, это облегчит процесс запаивания.



Внимание! Следующие шаги - для максимального комплекта деталей. Поскольку для минимального остается только запаять розетки, переходите сразу к шагу 11.

5. Установите токоограничительные резисторы R1 и R2 - 1 кОм. Найдите в комплекте два резистора с порядком цветов: коричневый, черный, красныйзолотистый. Для экономии места они устанавливаются вертикально, поэтому при помощи пинцета аккуратно согните одну из ножек резистора:


Установите их в посадочные места R1 и R2 рядом со светодиодами:


6. Установите светодиоды LED1 и LED2. Будьте внимательны: светодиоды устанавливаются длинной ножкой в отверстие рядом со значком "+".

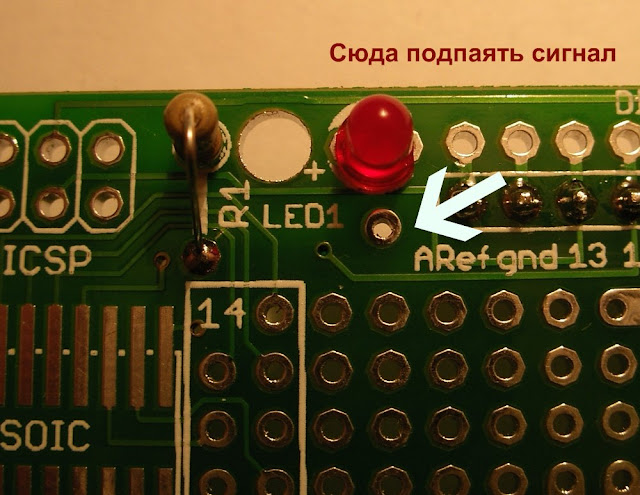

Светодиоды подключены "минусом" через токоограничительный резистор к земле, а "плюс" свободен, к нему можно подпаять проводок с любым сигналом - светодиод загорится, если напряжение будет более 3В.


7. Установите кнопку S1. Как и светодиоды, кнопка одной парой контактов уже подключена к GND, остается подключить вторую к нужному входу  Arduino / Freeduino. При нажатии на нем будет формироваться логический ноль. Напоминаю, что в этом случае понадобится резистор-подтяжка, который уже есть внутри ATmega и включается командами: pinMode(N, INPUT); digitalWrite(N, HIGH); (где N - номер пина).


 8. Установите вилку ICSP, если возникает необходимость программировать Arduino через программатор. Она повторяет сигналы с оригинальной вилки на плате Arduino / Freeduino.



Внимание! К сожалению, это не работает с Mega - вы просто получите дубль контактов digital13, 12 и 11.  Сигналы программирования на Mega расположены на digital50, 51 и 52 - на эту макетку, к сожалению, они не попадают.

9. Если предполагается работа по шине I2C через библиотеку Wire, напаяйте два резистора R5 и R4 номиналом 5,1 кОм - это подтягивающие резисторы, согласно рекомендации шины (подтягивают к "плюсу" пины с аппаратной поддержкой I2C - analog4 и analog5). Последовательность цветов - зеленый, коричневый, красный, золотистый. Аккуратно согните их буквой "П":


И установите в посадочные места справа внизу:


10. При необходимости установите второй конденсатор C2 0,1 мкФ для защиты от помех по питанию (как в шаге 3) - см.  фото выше.

11.  Установите розетки PBS6 и PBS8, особенно если будет требоваться пристыковывать еще что-то сверху протошилда. Для напайки удобно использовать другой шилд (если он есть), надев на него розетки - и уже на их контакты протошилда для запаивания. В любом случае, розетки должны быть установлены вертикально, без перекосов:


На этом сборка минимального комплекта заканчивается, можно пользоваться!

12. Установите вилки PLS4 - для удобства подключения внешних устройств по последовательному порту USART на уровнях TTL (вверху) или по шине I2C:



13. Ну и наконец - установите потенциометр (подключен к A0):


На этом заканчивается сборка максимального комплекта.

Заключение. Уверен - не все детали и разъемы необходимы для вашей задумки, поэтому советую устанавливать их по мере необходимости -  чем больше деталей, тем труднее подпаивать новые.

Чтобы собирать на макетке было легче, предлагаю схему и разводку с обоих сторон (как если бы вы смотрели на рисунок печатной платы с обоих сторон) - кликабельно.
